In modernen Haushalten, geprägt von 4K/8K-Streaming, Homeoffice und einer Vielzahl von Smart-Home-Geräten, spielt ein stabiles und zukunftssicheres Heimnetzwerk eine entscheidende Rolle. Die Grundlage dafür bildet oft ein Multimedia-Netzwerkschrank die zentrale Kommandozentrale, die alle Kommunikations- und Medienanschlüsse bündelt und geordnet verteilt. Er ist unerlässlich, um die Anforderungen an hohe Bandbreiten und zuverlässige Verbindungen zu erfüllen und ist besonders bei Neubauten oder Renovierungen nach aktuellen Standards wie der DIN 18015 ein Muss. In diesem Artikel führe ich Sie umfassend durch die Planung, die Auswahl der richtigen Komponenten und die fachgerechte Installation, damit Sie Ihr eigenes Hochleistungsnetzwerk realisieren können.
Ein Multimedia-Netzwerkschrank ist die zentrale Kommandozentrale für Ihr stabiles und zukunftssicheres Heimnetzwerk
- Er bündelt alle Kommunikations- und Medienanschlüsse (LAN, TV, Telefon, Glasfaser) an einem Ort für geordnete Verteilung.
- Schafft die Grundlage für stabile, schnelle und zuverlässige Verbindungen für Streaming, Homeoffice und Smart Home, überlegen gegenüber reinem WLAN.
- Ist entscheidend für Neubau und Sanierung nach DIN 18015, um eine zukunftsfähige Infrastruktur zu gewährleisten.
- Benötigt Kernkomponenten wie Patchpanel, Switch, Router und eine durchdachte Kabelführung.
- Die Planung umfasst den idealen Standort, die passende Schrankgröße und -art sowie die korrekte sternförmige Verkabelung mit Cat-7-Kabeln nach TIA-568B.
- Vermeidet Hitzestau durch ausreichende Belüftung und sorgt für dauerhafte Ordnung durch gutes Kabelmanagement.
Warum Ihr Heimnetzwerk eine Kommandozentrale benötigt
Jenseits von WLAN: Die Grenzen drahtloser Netzwerke im modernen Zuhause
Die Vorstellung, dass WLAN allein die Kommunikationsbedürfnisse eines modernen Haushalts abdeckt, ist meiner Erfahrung nach längst überholt. Während drahtlose Netzwerke für mobile Geräte wie Smartphones und Tablets unerlässlich sind, stoßen sie bei den heutigen Anforderungen schnell an ihre Grenzen. Denken Sie an hohe Bandbreiten für 4K- oder sogar 8K-Streaming, die Stabilität, die für unterbrechungsfreie Videokonferenzen im Homeoffice notwendig ist, oder die zuverlässige Kommunikation von Smart-Home-Geräten. Hier zeigt sich die Überlegenheit kabelgebundener LAN-Verbindungen. Sie bieten nicht nur eine deutlich höhere Stabilität und Geschwindigkeit, sondern auch eine wesentlich geringere Latenz. Das ist besonders wichtig, wenn viele Geräte gleichzeitig im Einsatz sind und jedes einzelne eine zuverlässige Verbindung benötigt.
Streaming, Homeoffice, Smart Home: Wie ein Netzwerkschrank zur Grundlage wird
Ein zentraler Netzwerkschrank ist die Antwort auf diese Herausforderungen. Er schafft die robuste und leistungsfähige Infrastruktur, die für ein reibungsloses Funktionieren all dieser Technologien unerlässlich ist. Stellen Sie sich vor: Ihr Fernseher streamt ruckelfrei in höchster Auflösung, Ihr Homeoffice-PC ist stabil mit dem Firmennetzwerk verbunden, und Ihre Smart-Home-Geräte reagieren ohne Verzögerung. All das wird erst durch eine zuverlässige Datenverteilung im gesamten Haus möglich, die ein zentraler Netzwerkschrank gewährleistet. Er ist nicht nur ein Ort der Ordnung, sondern die Basis für ein vernetztes Leben ohne Kompromisse.
Was ist ein Multimedia-Netzwerkschrank und wie unterscheidet er sich vom Sicherungskasten?
Ein Multimedia-Netzwerkschrank ist, wie ich es gerne nenne, die zentrale Einheit für die strukturierte Verkabelung von Kommunikations- und Medienanschlüssen in Wohngebäuden. Er bündelt Internet, LAN, Telefon, TV/SAT und oft auch Glasfaser an einem einzigen Punkt. Der Unterschied zum Sicherungskasten, der ausschließlich für die elektrische Stromverteilung zuständig ist, ist dabei fundamental. Während der Sicherungskasten Ihr Haus vor elektrischen Überlastungen schützt, sorgt der Netzwerkschrank für den reibungslosen Datenfluss. Innerhalb der Netzwerkschränke gibt es zudem eine Unterscheidung: Ein Multimediaverteiler ist oft flacher und für die Unterputzmontage gedacht, ideal für kleinere Wohnungen oder wenn der Platz begrenzt ist. Er bietet meist weniger Raum für Komponenten. Ein 19-Zoll-Netzwerkschrank hingegen ist tiefer, standardisiert und bietet durch seine genormten Höheneinheiten (HE) maximale Flexibilität und Platz für eine Vielzahl von Komponenten, was ihn besonders für größere Installationen oder zukünftige Erweiterungen attraktiv macht.
Die strategische Planung für Ihr perfektes Heimnetzwerk
Eine gute Planung ist das A und O, wenn es um den Aufbau eines leistungsfähigen Heimnetzwerks geht. Aus meiner Erfahrung kann ich sagen, dass die Weichen für Stabilität und Zukunftssicherheit bereits hier gestellt werden.
Der ideale Standort: Wo platzieren Sie Ihre Netzwerkzentrale am besten?
Der Standort Ihres Multimedia-Netzwerkschranks ist entscheidend. Ideale Plätze sind der Hauswirtschaftsraum, der Keller oder ein zentral gelegener Flur. Warum? Erstens ermöglicht eine zentrale Position kurze Kabelwege zu allen Netzwerkdosen im Haus, was die Installationskosten senkt und die Signalqualität verbessert. Zweitens ist eine Umgebung wichtig, die ausreichend Kühlung bietet und trocken ist, um die Lebensdauer der aktiven Komponenten zu gewährleisten. Vermeiden Sie feuchte Räume oder Orte, an denen der Schrank direkter Sonneneinstrahlung ausgesetzt ist.
Aufputz, Unterputz oder 19-Zoll-Rack? Die richtige Schrankgröße und -art bestimmen
- Aufputz-Netzwerkschrank: Diese Schränke werden direkt auf die Wand montiert. Sie sind relativ einfach zu installieren und bieten gute Zugänglichkeit. Ihr Nachteil ist, dass sie optisch präsenter sind und etwas mehr Platz im Raum einnehmen. Sie sind eine gute Wahl, wenn keine baulichen Veränderungen vorgenommen werden sollen oder können.
- Unterputz-Netzwerkschrank (Multimediaverteiler): Diese Variante wird in die Wand eingelassen und schließt bündig mit der Oberfläche ab. Das ist ästhetisch ansprechender und platzsparender. Allerdings erfordert die Installation einen Mauerdurchbruch und bietet in der Regel weniger Tiefe und Flexibilität für umfangreiche Komponenten. Ideal für Neubauten oder Kernsanierungen, wo die Optik eine große Rolle spielt.
- 19-Zoll-Rack: Dies ist die professionellste Lösung, die ich empfehle, wenn Sie viel Platz und viele Komponenten planen. Diese Schränke sind genormt und bieten maximale Flexibilität für die Montage von Switches, Patchpanels, Fachböden und weiteren 19-Zoll-Komponenten. Die Größe wird in Höheneinheiten (HE) angegeben, wobei 1 HE 44,45 mm entspricht. Die benötigte HE-Anzahl hängt direkt von der Menge und Art der geplanten Komponenten ab. Für ein typisches Einfamilienhaus reichen oft 6 bis 12 HE.
Zukunftssicher planen: Wie viele Anschlüsse benötigen Sie wirklich?
Mein Rat ist immer: Planen Sie großzügig! Es ist wesentlich einfacher und kostengünstiger, von Anfang an ein paar Netzwerkanschlüsse mehr zu legen, als später aufwendig nachzurüsten. Denken Sie an zukünftigen Bedarf neue Smart-Home-Geräte, zusätzliche Arbeitsplätze, Gaming-Konsolen oder Media-Center. Meine klare Empfehlung ist, von jeder (Doppel-)Netzwerkdose ein Duplex-Cat-7-Verlegekabel sternförmig zum zentralen Netzwerkschrank zu führen. Das mag im ersten Moment überdimensioniert erscheinen, aber es schafft eine zukunftssichere Infrastruktur, die Sie nicht bereuen werden.
Die DIN 18015 verstehen: Welche Vorgaben für Neubau und Sanierung relevant sind
Die DIN 18015-1 ist eine wichtige Norm für die Planung elektrischer Anlagen in Wohngebäuden. Sie fordert, und das ist ein entscheidender Punkt, eine sternförmige Verkabelung und die Einrichtung eines zentralen Kommunikationsverteilers. Dies ist nicht nur eine Empfehlung, sondern gilt als anerkannter Stand der Technik. Bei Neubauten wird die Umsetzung dieser Vorgaben quasi erwartet, um eine zukunftsfähige und moderne Infrastruktur zu gewährleisten. Wenn Sie also neu bauen oder umfassend sanieren, sollten Sie diese Norm unbedingt berücksichtigen, um langfristig auf der sicheren Seite zu sein.
Die Kernkomponenten im Detail: Was in Ihren Netzwerkschrank gehört
Nachdem wir die strategische Planung abgeschlossen haben, werfen wir nun einen Blick auf die einzelnen Komponenten, die das Herzstück Ihres Netzwerkschranks bilden. Jedes Element hat eine spezifische Funktion und trägt zur Gesamtleistung bei.
Das Patchpanel: Der zentrale Knotenpunkt Ihrer Hausverkabelung
Das Patchpanel ist ein passiver, zentraler Anschlusspunkt. Hier werden die fest verlegten Netzwerkkabel, die von den Netzwerkdosen im gesamten Haus kommen, aufgelegt und terminiert. Es ist sozusagen die Brücke zwischen Ihrer festen Hausverkabelung und den aktiven Netzwerkgeräten. Von hier aus stellen Sie dann mit kurzen Patchkabeln die Verbindung zu Ihrem Switch her. Das sorgt für eine ungemeine Ordnung und Flexibilität, da Sie die Verbindungen jederzeit einfach umstecken können, ohne die feste Verkabelung ändern zu müssen.
Der Netzwerk-Switch: Das Herzstück, das die Daten verteilt (inkl. PoE-Optionen)

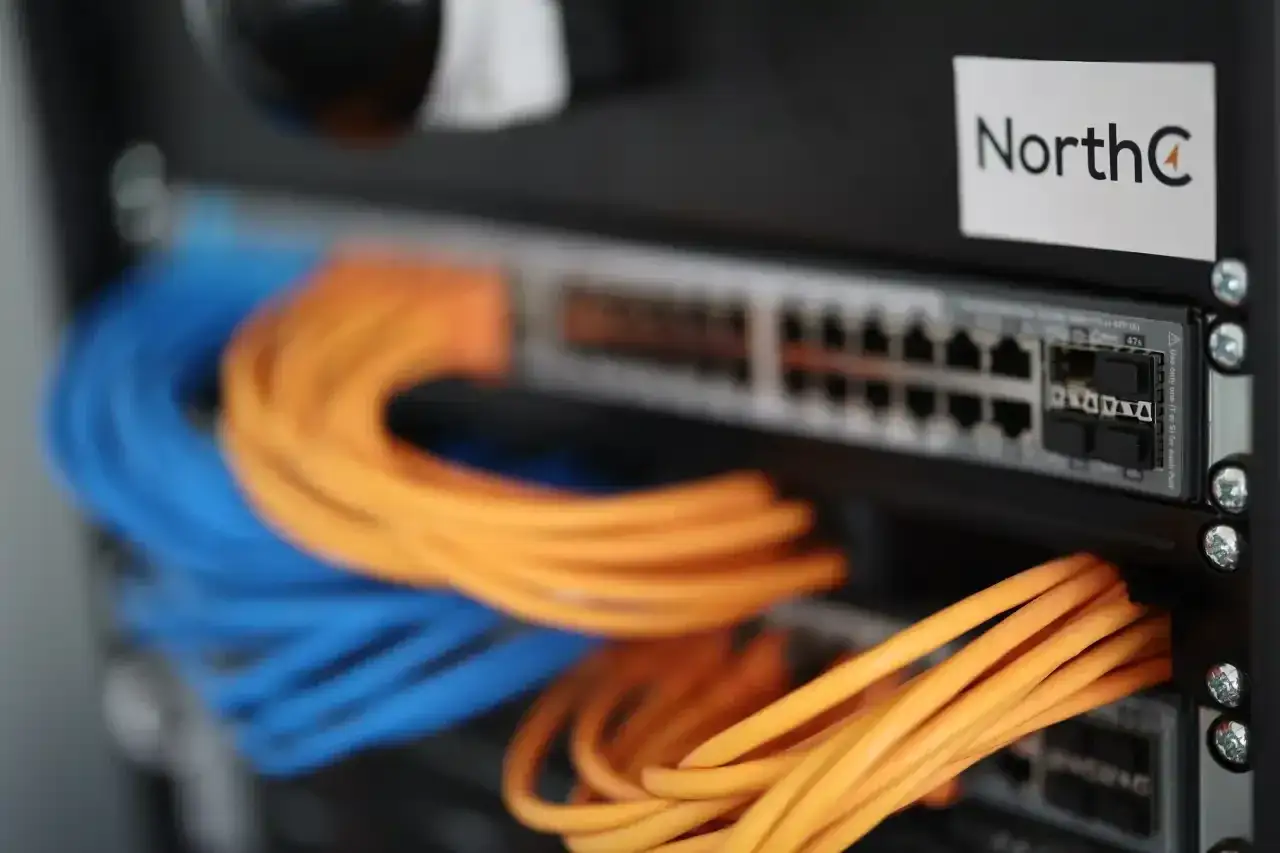

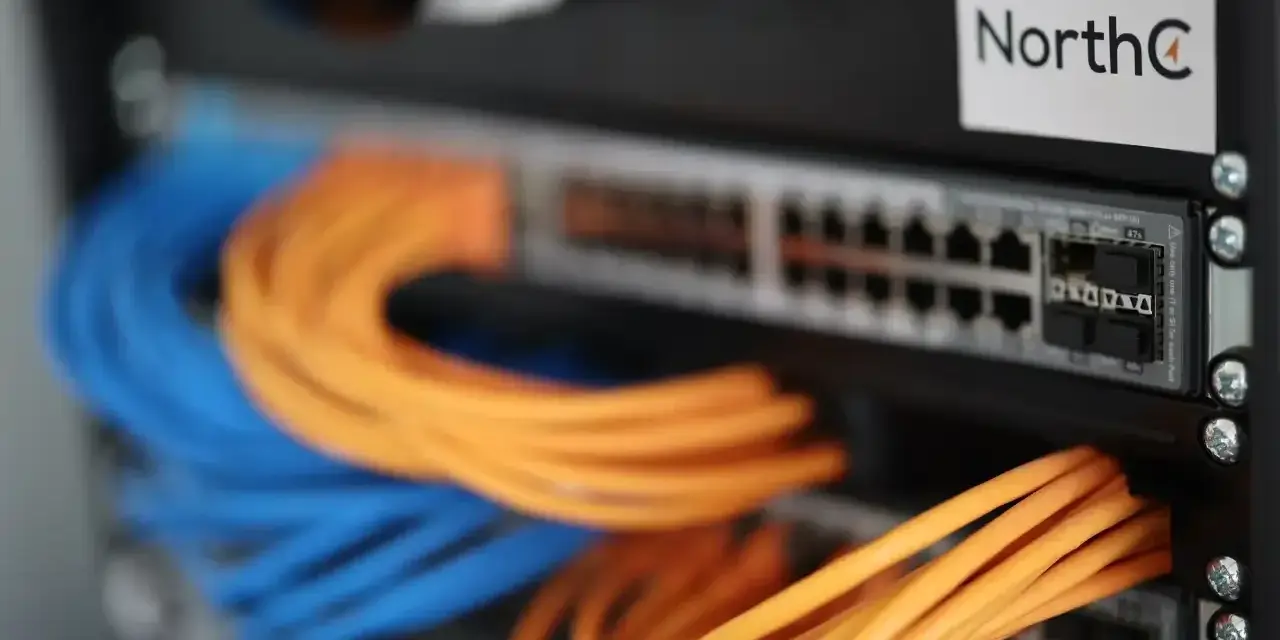

Der Switch ist das aktive Herzstück Ihres Netzwerks. Er empfängt die Datensignale vom Router und verteilt sie intelligent an die einzelnen Netzwerkdosen im Haus. Die Anzahl der Ports (z.B. 8, 16 oder 24) sollte der Anzahl Ihrer geplanten Netzwerkanschlüsse entsprechen denken Sie hier wieder an die großzügige Planung! Ein besonderes Feature, das ich sehr schätze, ist PoE (Power over Ethernet). Switches mit PoE können Endgeräte wie IP-Kameras, WLAN-Access-Points oder VoIP-Telefone direkt über das Netzwerkkabel mit Strom versorgen. Das spart separate Steckdosen und Netzteile und vereinfacht die Installation erheblich.
Der Router: Das Tor zum Internet und seine optimale Platzierung
Der Router ist Ihre Schnittstelle zum Internet und gleichzeitig der Manager Ihres Heimnetzwerks. Er wird in der Regel per Patchkabel mit dem Switch verbunden, um die Internetverbindung im gesamten Haus zu verteilen. Ob Sie Ihren Provider-Router nutzen oder ein eigenes Modell wie eine Fritz!Box bevorzugen, hängt von Ihren Anforderungen ab. Wichtig ist, dass er gut erreichbar ist, aber nicht unbedingt im Mittelpunkt stehen muss, da die WLAN-Funktion oft von separaten Access Points übernommen wird, die strategisch im Haus verteilt sind.
Stromversorgung und Überspannungsschutz: Die Lebensversicherung für Ihre Geräte

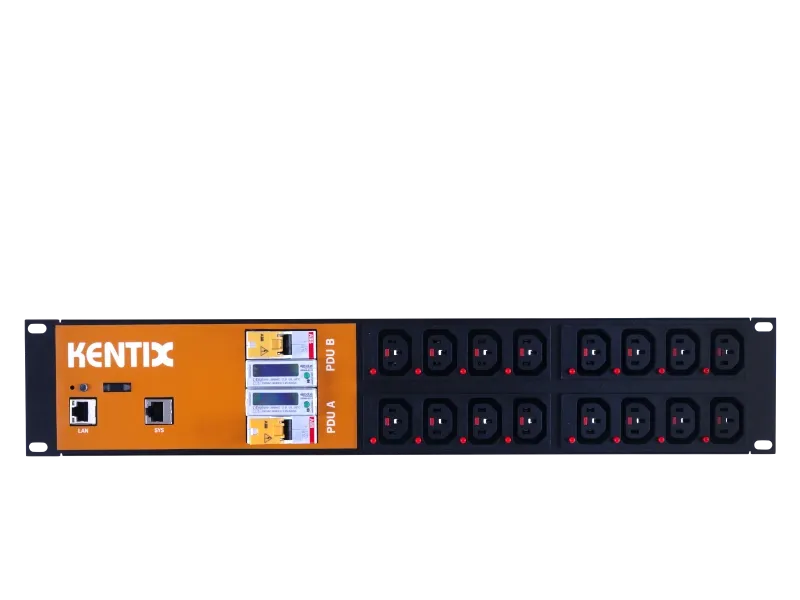

Vergessen Sie nicht die Stromversorgung! Eine mehrfache Steckdosenleiste ist unerlässlich, um alle aktiven Komponenten im Schrank Switch, Router, ggf. NAS oder Glasfasermodem mit Energie zu versorgen. Noch wichtiger ist meiner Meinung nach ein Überspannungsschutz. Er schützt Ihre wertvollen Netzwerkgeräte vor Schäden durch Spannungsspitzen, die beispielsweise bei Gewittern auftreten können. Eine kleine Investition, die sich im Ernstfall mehr als auszahlt.
Kabelführung und Fachböden: So schaffen Sie dauerhaft Ordnung

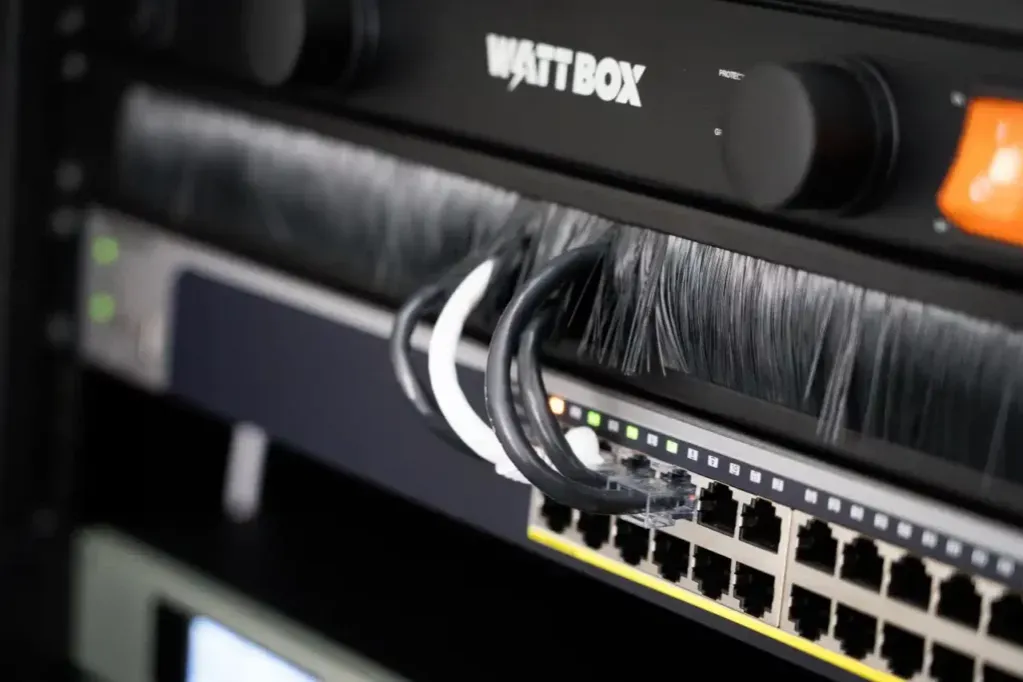

Ein durchdachtes Kabelmanagement ist Gold wert. Mit Kabelbindern, Klettbändern oder speziellen Kabelführungspanels sorgen Sie nicht nur für Ordnung und Übersicht, sondern erleichtern auch die Wartung und Fehlersuche erheblich. Fachböden bieten zusätzlichen Platz für nicht-19-Zoll-fähige Geräte oder um Dokumente abzulegen. Diese Maßnahmen verhindern nicht nur den gefürchteten "Kabelsalat", sondern beugen auch Hitzestau vor, indem sie eine bessere Luftzirkulation ermöglichen.
Sonderausstattung: Wann benötigen Sie einen SAT-Multischalter, NAS oder Glasfaser-Modem?
Je nach Ihren individuellen Bedürfnissen können weitere Komponenten in Ihren Netzwerkschrank integriert werden:
- NAS (Network Attached Storage): Für die zentrale Speicherung all Ihrer Daten, Fotos, Videos und Dokumente. Ein NAS kann auch als Medienserver für Streaming im Heimnetzwerk dienen.
- SAT-Multischalter: Wenn Sie Satellitenfernsehen empfangen und das Signal an mehrere TV-Geräte im Haus verteilen möchten, ist ein SAT-Multischalter unverzichtbar.
- Glasfasermodem (ONT): Bei einem Glasfaseranschluss ist das ONT (Optical Network Terminal) die Schnittstelle zwischen der Glasfaserleitung und Ihrem Router. Es wandelt das optische Signal in elektrische Signale um.
Schritt-für-Schritt zur Installation: Der praktische Leitfaden zum Aufbau
Nachdem alle Komponenten ausgewählt und die Planung abgeschlossen ist, geht es an die praktische Umsetzung. Hier ist Präzision gefragt, denn eine saubere Installation ist die Grundlage für ein fehlerfreies und leistungsstarkes Netzwerk.
Die richtige Verkabelung: Warum Cat-7-Kabel als sternförmiges Netz der Standard ist
Ich kann es nicht oft genug betonen: Cat-7-Verlegekabel und eine sternförmige Verkabelung sind der aktuelle Standard für zukunftssichere und leistungsstarke Heimnetzwerke. Jede Netzwerkdose im Haus wird direkt und unabhängig mit einem Duplex-Cat-7-Kabel zum zentralen Netzwerkschrank geführt. Diese Sternverkabelung bietet enorme Vorteile: Sie gewährleistet höchste Bandbreite, ist extrem unanfällig für Störungen und bietet eine gewisse Redundanz. Sollte eine Leitung ausfallen, sind die anderen nicht betroffen. Zudem sind Sie für zukünftige Technologien bestens gerüstet.
Das Auflegen der Kabel: So schließen Sie Netzwerkdosen und Patchpanel korrekt an (TIA-568B)
Das Auflegen der Adern ist ein kritischer Schritt, bei dem absolute Sorgfalt geboten ist. Hier ist die genaue Vorgehensweise:
- Kabel vorbereiten: Entfernen Sie vorsichtig den äußeren Mantel des Netzwerkkabels (ca. 3-5 cm), ohne die inneren Adern zu beschädigen.
- Adernpaare entdrillen: Entdrillen Sie die vier farbigen Adernpaare nur so weit wie nötig.
- Adern sortieren: Ordnen Sie die einzelnen Adern exakt nach dem TIA-568B-Standard an. Dieser Standard definiert die Reihenfolge der Farben (Orange-Weiß, Orange, Grün-Weiß, Blau, Blau-Weiß, Grün, Braun-Weiß, Braun). Halten Sie diese Reihenfolge unbedingt sowohl am Patchpanel als auch an allen Netzwerkdosen ein!
- Adern auflegen: Legen Sie die sortierten Adern in die dafür vorgesehenen Klemmen des Patchpanels oder der Netzwerkdose.
- Mit LSA-Anlegewerkzeug fixieren: Verwenden Sie ein spezielles LSA-Anlegewerkzeug (LSA-Plus-Werkzeug), um die Adern fest in die Schneidklemmen zu drücken und gleichzeitig den überstehenden Draht abzuschneiden. Achten Sie auf einen sauberen Schnitt.
- Kontrolle: Überprüfen Sie jede einzelne Ader auf korrekten Sitz und Kontakt. Ein kleiner Fehler hier kann das gesamte Netzwerk lahmlegen.
Montage der Komponenten im Schrank: Eine logische Anordnung für optimale Funktion
Die Anordnung der Komponenten im Netzwerkschrank sollte logisch und funktional sein. Ich empfehle, passive Komponenten wie das Patchpanel eher im oberen Bereich zu platzieren. Aktive, wärmeerzeugende Geräte wie der Switch oder Router sollten mit ausreichendem Abstand zueinander und zu den Gehäusewänden montiert werden, um eine gute Luftzirkulation zu gewährleisten. Nutzen Sie Kabelmanagement-Lösungen, um die Patchkabel zwischen Patchpanel und Switch ordentlich zu führen. Eine saubere Anordnung erleichtert nicht nur die Wartung, sondern auch die Fehlersuche ungemein.
Der erste Funktionstest: Wie Sie Ihr Netzwerk auf Fehler überprüfen
Nachdem alles installiert ist, folgt der spannende Moment: der Funktionstest. Schließen Sie ein Testgerät (z.B. Laptop) an eine Netzwerkdose an und versuchen Sie, ein anderes Gerät im Netzwerk oder das Internet zu pingen. Ein einfacher ping-Befehl in der Kommandozeile kann schon viel verraten. Für eine umfassendere Überprüfung empfehle ich den Einsatz eines Netzwerktesters. Diese Geräte prüfen die Durchgängigkeit, die korrekte Belegung der Adern und können sogar Kabelfehler lokalisieren. So stellen Sie sicher, dass jede Verbindung einwandfrei funktioniert, bevor Sie das Netzwerk in vollem Umfang nutzen.
Die häufigsten Fehler und wie Sie sie vermeiden
Auch ich habe in meiner Laufbahn schon den einen oder anderen Fehler gemacht und daraus gelernt. Hier sind die gängigsten Fallstricke beim Aufbau eines Netzwerkschranks und wie Sie diese elegant umgehen können.
Problem Hitzestau: Warum die richtige Kühlung und Belüftung entscheidend ist
Aktive Netzwerkkomponenten wie Switches und Router erzeugen Wärme. In einem geschlossenen Schrank kann dies schnell zu Hitzestau führen, was die Lebensdauer der Geräte verkürzt und deren Leistung beeinträchtigt. Um dies zu vermeiden, sollten Sie auf geschlitzte Türen achten, die eine natürliche Luftzirkulation ermöglichen. Bei größeren Installationen oder in sehr kompakten Schränken empfehle ich den Einsatz von Lüftereinheiten, die aktiv für Kühlung sorgen. Auch die Wahl eines ausreichend dimensionierten Schranks mit genügend Platz zwischen den Komponenten ist entscheidend, um Überhitzung vorzubeugen.
Unzureichende Planung: Zu klein dimensionierte Schränke und zu wenige Ports
Ein häufiger Fehler ist, die zukünftigen Anforderungen zu unterschätzen. Ein zu klein dimensionierter Schrank oder ein Switch mit zu wenigen Ports führt unweigerlich zu Engpässen. Spätere Erweiterungen werden dann teuer und aufwendig, manchmal sogar unmöglich. Denken Sie daran: Es ist immer besser, etwas Reserve einzuplanen, sowohl bei der Schrankgröße als auch bei der Anzahl der Switch-Ports. Ich rate immer dazu, mindestens 20-30% mehr Ports zu planen, als Sie aktuell benötigen.
Schlechtes Kabelmanagement: Wie "Kabelsalat" zu Fehlern und Leistungseinbußen führt
Ein unordentlicher "Kabelsalat" ist nicht nur unschön, sondern auch eine Quelle für Probleme. Er erschwert die Fehlersuche erheblich, behindert die Luftzirkulation und kann sogar zu Leistungsproblemen durch elektromagnetische Interferenzen führen. Nehmen Sie sich die Zeit für ein sauberes Kabelmanagement. Nutzen Sie Klettbänder anstelle von starren Kabelbindern, die die Kabel quetschen können. Beschriften Sie die Kabelenden. Eine gut organisierte Verkabelung spart Ihnen auf lange Sicht viel Ärger und Zeit.
Mischung von Anschluss-Standards: Warum Einheitlichkeit (TIA-568B) so wichtig ist
Dies ist ein absolutes Muss: Verwenden Sie durchgängig einen einzigen Verkabelungsstandard für alle Netzwerkdosen und das Patchpanel. In Deutschland ist das üblicherweise der TIA-568B-Standard. Eine Mischung von Standards (z.B. einige Dosen nach TIA-568A, andere nach TIA-568B) führt unweigerlich zu Kompatibilitätsproblemen, Fehlfunktionen oder kann im schlimmsten Fall das gesamte Netzwerk zum Erliegen bringen. Überprüfen Sie jede Verbindung sorgfältig und halten Sie sich strikt an die Farbkodierung des gewählten Standards.
Die Investition, die sich langfristig auszahlt
Die Entscheidung für einen zentralen Multimedia-Netzwerkschrank ist mehr als nur eine technische Installation es ist eine Investition in die Zukunft und den Komfort Ihres Zuhauses. Die Vorteile, die Sie dadurch gewinnen, sind vielfältig und nachhaltig.
Zusammenfassung der Vorteile eines zentralen Multimedia-Netzwerkschranks
Lassen Sie uns die wichtigsten Punkte noch einmal zusammenfassen:
- Höchste Stabilität und Geschwindigkeit: Kabelgebundene Verbindungen sind WLAN in puncto Zuverlässigkeit und Leistung weit überlegen, was für Streaming, Gaming und Homeoffice unerlässlich ist.
- Zukunftssicherheit und Flexibilität: Eine sternförmige Cat-7-Verkabelung und ein gut ausgestatteter Schrank sind für kommende Technologien bestens gerüstet und ermöglichen einfache Erweiterungen.
- Ordnung, Übersicht und einfache Wartung: Alle Komponenten sind an einem zentralen Ort gebündelt, was die Fehlersuche und Pflege der Infrastruktur erheblich erleichtert.
- Steigerung des Wohnkomforts und des Immobilienwerts: Ein modernes, leistungsfähiges Heimnetzwerk ist heute ein entscheidendes Kriterium und erhöht den Wert Ihrer Immobilie.
- Vermeidung von Kabelsalat und ästhetische Integration: Keine störenden Kabel quer durch den Raum, alles ist unsichtbar und ordentlich in einem Schrank verstaut.
Lesen Sie auch: Business-Netzwerke: LinkedIn & XING meistern Ihr Erfolg
Nächste Schritte: Von der Komponentenliste zum fertigen Hochleistungsnetzwerk
Ich hoffe, dieser Leitfaden hat Ihnen einen umfassenden Einblick in die Welt der Multimedia-Netzwerkschränke gegeben. Jetzt liegt es an Ihnen, den ersten Schritt zu tun. Beginnen Sie mit der detaillierten Planung, erstellen Sie eine Komponentenliste, die Ihren aktuellen und zukünftigen Anforderungen gerecht wird, und scheuen Sie sich nicht, bei Unsicherheiten professionelle Unterstützung in Anspruch zu nehmen. Ein gut geplantes und installiertes Netzwerk ist eine Investition, die sich jeden Tag aufs Neue auszahlt und Ihnen jahrelang Freude bereiten wird. Viel Erfolg bei der Umsetzung Ihres Hochleistungsnetzwerks!
