Unterputzdose Netzwerk: Cat 7/8 optimal installieren & Fehler meiden

Die Auswahl und Installation der richtigen Unterputzdose ist weit mehr als eine Nebensächlichkeit; sie ist das Fundament für die Leistungsfähigkeit und Zuverlässigkeit Ihres Heimnetzwerks. Nur mit einer passenden Dose stellen Sie sicher, dass Ihre Daten ungehindert fließen und Ihr Netzwerk auch zukünftigen Anforderungen gewachsen ist.

Die richtige Unterputzdose: Das Fundament für Ihr schnelles Heimnetz

Wenn wir über ein schnelles und stabiles Heimnetzwerk sprechen, denken viele zuerst an Router, Switches oder die Qualität der Netzwerkkabel. Doch eine oft unterschätzte Komponente spielt eine ebenso zentrale Rolle: die Unterputzdose. Sie ist nicht nur ein einfacher Anschluss, sondern die entscheidende Schnittstelle zwischen Ihrem Kabel und dem Endgerät. Eine falsch gewählte oder unzureichend installierte Dose kann die gesamte Performance Ihres Netzwerks beeinträchtigen, selbst wenn Sie hochwertige Kabel und Geräte verwenden.

Aus meiner Erfahrung weiß ich, dass die korrekte Auswahl einer Unterputzdose entscheidend ist, um die maximale Leistung aus Ihrem Netzwerk herauszuholen und es für zukünftige Standards wie Cat 7 oder sogar Cat 8 vorzubereiten. Es geht darum, Engpässe zu vermeiden und eine Infrastruktur zu schaffen, die auch in Jahren noch zuverlässig funktioniert.

Aufbau einer professionellen Netzwerk-Anschlussstelle

Eine professionelle Netzwerk-Anschlussstelle besteht aus mehreren aufeinander abgestimmten Komponenten, die zusammen eine zuverlässige Verbindung gewährleisten. Lassen Sie uns die wichtigsten Elemente genauer betrachten.

Unterputz- vs. Hohlwanddose: Die richtige Wahl für Ihre Wand

Die Wahl der richtigen Dose hängt maßgeblich von der Beschaffenheit Ihrer Wand ab. Für Massivwände, also Mauerwerk oder Beton, verwenden wir klassische Unterputz-Gerätedosen. Diese werden in eine zuvor gestemmte oder gefräste Öffnung eingegipst oder eingemörtelt und sitzen dann fest in der Wand. Sie bieten eine sehr robuste Basis.

Für Leichtbauwände, wie sie beispielsweise bei Gipskarton- oder Holzständerwänden zum Einsatz kommen, sind Hohlwanddosen die erste Wahl. Sie werden durch eine passende Öffnung in die Wand eingesetzt und mittels spezieller Krallen von hinten an der Plattenstärke befestigt. Besonders in energieeffizienten Gebäuden, die nach KfW-Standard gebaut sind, empfehle ich dringend winddichte Ausführungen. Diese verhindern, dass kalte Luft durch die Dosen in den Raum gelangt und so die Dämmung beeinträchtigt wird.

Keystone-Modul: Das Herzstück der Netzwerkdose

Das Keystone-Modul ist das Herzstück jeder modernen Netzwerkdose. Es handelt sich um eine standardisierte RJ45-Buchse, die in einen passenden Trägerrahmen in der Dose eingeklickt wird. Seine Standardisierung ist ein großer Vorteil: Egal ob Sie ein Modul für Cat 6, Cat 6a, Cat 7 oder Cat 8 benötigen, die physischen Abmessungen des Keystone-Formats bleiben gleich. Das bedeutet für Sie maximale Flexibilität: Sollten sich Ihre Netzwerkanforderungen in Zukunft ändern, können Sie einfach das Modul austauschen, ohne die gesamte Dose wechseln zu müssen. Diese Klick-Mechanismus-Technik macht die Installation und Wartung wesentlich einfacher und zukunftssicherer.

Zentralplatte: Das Gesicht Ihrer Netzwerkdose

Die Zentralplatte ist das "Gesicht" Ihrer Netzwerkdose und somit der sichtbare Teil, der perfekt in Ihr Schalterprogramm passen sollte. Sie deckt das Keystone-Modul ab und sorgt für ein ästhetisches Erscheinungsbild. Die gute Nachricht ist, dass die meisten Hersteller von Netzwerkdosen Zentralplatten anbieten, die kompatibel mit den gängigen Schalterprogrammen von Marken wie Gira, Busch-Jaeger, Jung oder Merten sind. Achten Sie beim Kauf darauf, dass die Zentralplatte zu Ihrem bestehenden Design passt, um ein harmonisches Gesamtbild zu erzielen.

Die entscheidende Frage der Tiefe: So wählen Sie die perfekte Dose aus

Die Einbautiefe einer Unterputzdose ist ein oft unterschätzter Faktor, der jedoch maßgeblich die Performance und Langlebigkeit Ihrer Netzwerkinstallation beeinflusst. Gerade bei modernen Netzwerkkabeln ist hier besondere Sorgfalt geboten.

Standard (46 mm) oder Tief (61 mm+): Warum Tiefe zählt

Die Standardtiefe von Unterputzdosen beträgt in der Regel 46 mm. Für einfache Elektroinstallationen mag das ausreichen, aber für Netzwerkkabel, insbesondere der Kategorien Cat 7 oder Cat 8, ist diese Tiefe oft unzureichend. Der Grund liegt im Biegeradius der Kabel. Hochwertige Netzwerkkabel sind dicker und steifer und benötigen einen größeren Biegeradius, um Beschädigungen der Adern oder der Schirmung zu vermeiden. Wird ein Kabel zu stark geknickt, kann dies zu Leistungseinbußen, Signalreflexionen und im schlimmsten Fall zum Ausfall der Verbindung führen. Meine klare Empfehlung ist daher: Wählen Sie für Netzwerkinstallationen, die auf Cat 7 oder Cat 8 basieren, unbedingt tiefe Unterputzdosen mit 61 mm oder mehr. So geben Sie dem Kabel ausreichend Raum, um den Biegeradius einzuhalten.

Sonderfall Elektronikdose: Mehr Platz für mehr Komfort

Neben den klassischen Unterputzdosen gibt es auch spezielle Elektronikdosen. Diese bieten durch einen zusätzlichen seitlichen Raum deutlich mehr Platz im Inneren. Dieser erweiterte Raum ist Gold wert für Netzwerkinstallationen. Er erleichtert nicht nur das Einsetzen der Keystone-Module, sondern bietet auch mehr Spielraum für das Kabelmanagement. Gerade wenn mehrere Module in einer Dose untergebracht werden sollen oder Sie dickere Kabel verwenden, sind Elektronikdosen oft die beste Wahl. Sie ermöglichen eine sauberere Verlegung und reduzieren das Risiko von Quetschungen oder zu engen Biegeradien.

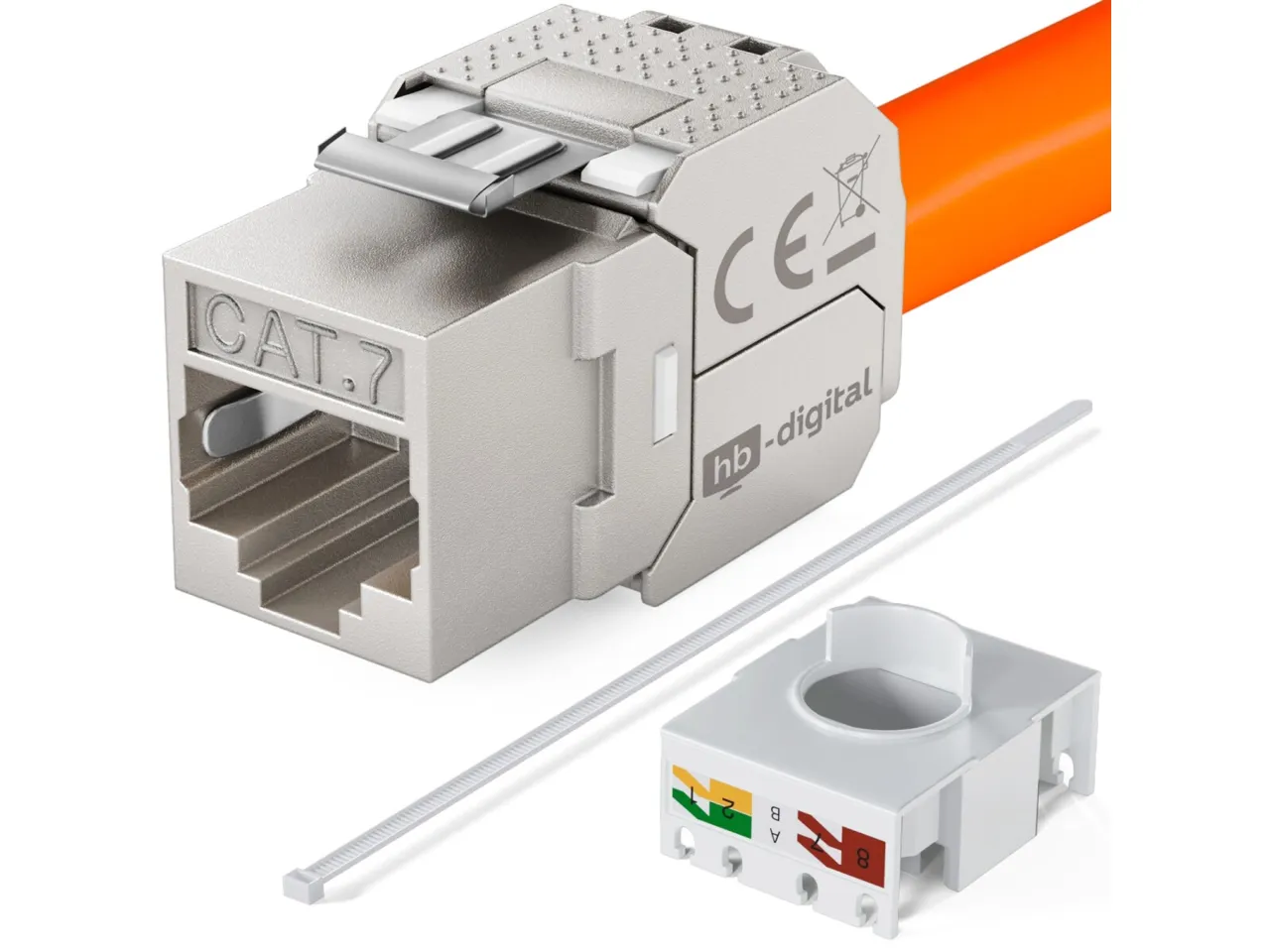

Cat 7 und Cat 8 Kabel: Hohe Anforderungen an den Biegeradius

Cat 7 und Cat 8 Kabel sind für extrem hohe Übertragungsraten und Frequenzen ausgelegt. Um diese Leistung zu gewährleisten, sind sie in der Regel aufwendiger geschirmt und haben einen größeren Durchmesser als ältere Kabeltypen. Dies führt dazu, dass ihr minimaler Biegeradius deutlich größer ist. Eine zu geringe Tiefe der Dose zwingt das Kabel in einen zu engen Bogen, was die physikalischen Eigenschaften des Kabels negativ beeinflusst. Dies kann zu einer erhöhten Dämpfung, Übersprechen und somit zu einer verminderten Übertragungsqualität führen. Im schlimmsten Fall erreichen Sie nicht die volle Bandbreite, für die Sie das teure Kabel eigentlich verlegt haben. Achten Sie daher unbedingt auf die Herstellerangaben zum Biegeradius und wählen Sie die Dose entsprechend tief.

Schritt-für-Schritt zur perfekten Installation: Eine Anleitung für Heimwerker

Die Installation einer Netzwerkdose mag auf den ersten Blick komplex erscheinen, ist aber mit der richtigen Vorbereitung und Anleitung gut machbar. Hier zeige ich Ihnen, wie Sie eine professionelle Netzwerk-Anschlussstelle selbst installieren können.

Werkzeug und Material

Bevor wir starten, stellen Sie sicher, dass Sie alle notwendigen Werkzeuge und Materialien zur Hand haben:

1. Dosenfräser (passend zum Dosen-Durchmesser, meist 68 mm)
2. Bohrmaschine (mit Schlagfunktion für Massivwände)
3. Wasserwaage
4. Bleistift oder Marker
5. Schraubendreher (Kreuzschlitz und eventuell Schlitz)
6. Abisolierzange
7. Seitenschneider
8. Auflegewerkzeug (LSA-Plus-Werkzeug) oder werkzeugloses Keystone-Modul
9. Unterputz- oder Hohlwanddose (tiefe Ausführung, min. 61 mm empfohlen)
10. Passende Keystone-Module (z.B. Cat 6a, Cat 7)
11. Zentralplatte und Rahmen (passend zu Ihrem Schalterprogramm)
12. Netzwerkkabel (z.B. Cat 7 S/FTP)
13. Eventuell Gips oder Mörtel (für Unterputzdosen)

Montage der Dose

Gehen Sie bei der Montage der Dose wie folgt vor:

1. Position markieren: Wählen Sie die gewünschte Position für die Dose. Achten Sie auf eine ergonomische Höhe und genügend Abstand zu anderen Installationen. Markieren Sie die Mitte der Dose mit einem Bleistift.
2. Öffnung erstellen:
   • Für Massivwände: Setzen Sie den Dosenfräser auf die Bohrmaschine und bohren Sie vorsichtig die Öffnung für die Unterputzdose. Achten Sie darauf, nicht zu tief zu bohren.
   • Für Hohlwände: Bohren Sie mit dem Dosenfräser die Öffnung in die Gipskartonplatte.
3. Kabel einführen: Führen Sie das Netzwerkkabel durch die vorgesehene Einführung in die Dose. Lassen Sie genügend Reserve (ca. 15-20 cm), um später bequem arbeiten zu können.
4. Dose einsetzen und befestigen:
   • Für Unterputzdosen: Mischen Sie Gips oder Mörtel an und füllen Sie eine dünne Schicht in die Bohrung. Setzen Sie die Dose ein, richten Sie sie mit der Wasserwaage aus und drücken Sie sie fest an. Überschüssigen Gips entfernen und trocknen lassen.
   • Für Hohlwanddosen: Setzen Sie die Dose in die Öffnung ein. Ziehen Sie die Befestigungsschrauben an, sodass die Krallen die Dose fest an der Wand fixieren. Achten Sie auch hier auf eine exakte Ausrichtung.

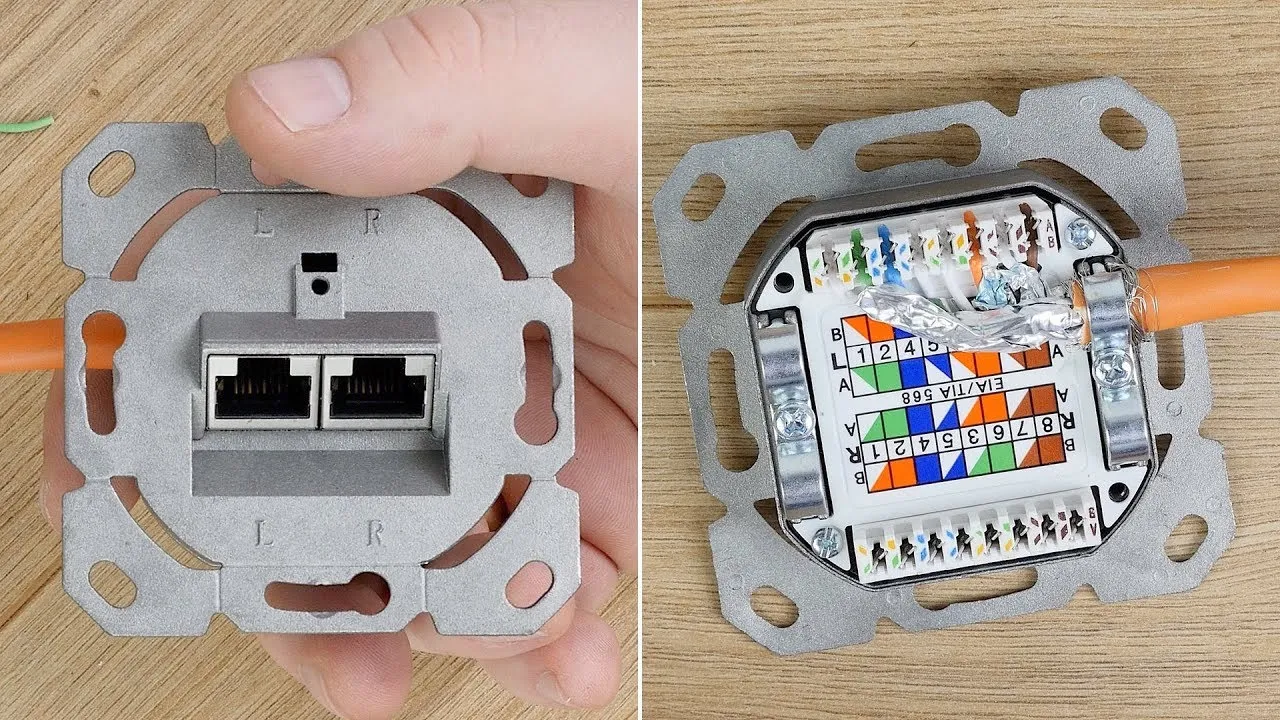

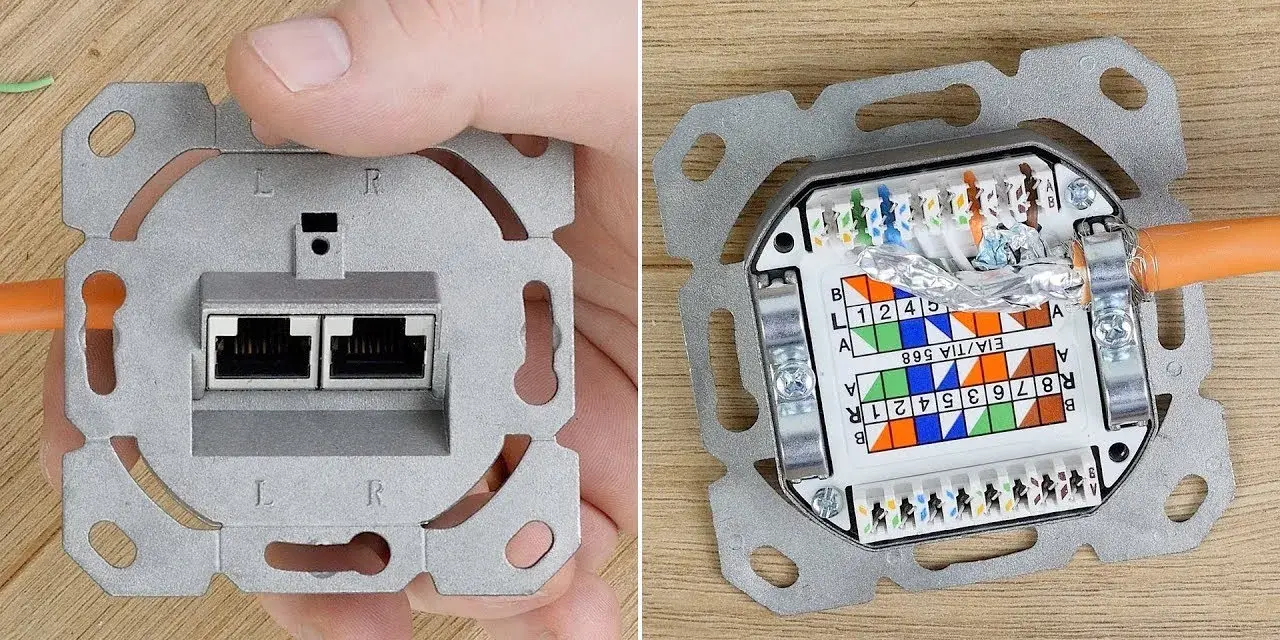

Netzwerkkabel anschließen

Das Auflegen des Netzwerkkabels auf das Keystone-Modul erfordert Präzision:

1. Kabel abisolieren: Entfernen Sie vorsichtig etwa 3-4 cm des äußeren Kabelmantels, ohne die inneren Adernpaare oder deren Schirmung zu beschädigen.
2. Adernpaare entdrillen und sortieren: Entdrillen Sie die einzelnen Adernpaare nur so weit wie nötig. Sortieren Sie die Adern nach dem Farbcode des T568B-Standards. Dieser ist in Deutschland der gängigste Standard und meist auch auf dem Keystone-Modul aufgedruckt. Die Reihenfolge ist (von links nach rechts, wenn die Kontakte nach oben zeigen):
   • Orange/Weiß
   • Orange
   • Grün/Weiß
   • Blau
   • Blau/Weiß
   • Grün
   • Braun/Weiß
   • Braun
3. Adern auflegen: Führen Sie jede einzelne Ader in die entsprechende Schneidklemme des Keystone-Moduls ein. Achten Sie darauf, dass die Adern bis zum Anschlag sitzen.
4. Adern auflegen (mit Werkzeug): Verwenden Sie das Auflegewerkzeug (LSA-Plus-Werkzeug), um die Adern fest in die Schneidklemmen zu drücken. Das Werkzeug schneidet gleichzeitig die überschüssige Ader ab.
5. Adern auflegen (werkzeuglos): Bei werkzeuglosen Keystone-Modulen klappen Sie die Abdeckung über die eingelegten Adern. Diese presst die Adern in die Schneidklemmen und schneidet sie ab.
6. Schirmung anschließen: Bei geschirmten Keystone-Modulen (S/FTP) ist es entscheidend, dass die Schirmung des Kabels Kontakt zum Metallgehäuse des Moduls hat. Oft wird dafür der Schirmgeflecht des Kabels um das Modul gelegt oder in eine spezielle Klemme eingeführt. Dies gewährleistet eine durchgehende Schirmung.
7. Modul in Dose einsetzen: Klicken Sie das fertig belegte Keystone-Modul in den Trägerrahmen der Unterputzdose.
8. Zentralplatte und Rahmen montieren: Schrauben Sie den Rahmen auf die Dose und befestigen Sie die Zentralplatte.
9. Funktionstest: Führen Sie unbedingt einen Funktionstest mit einem Netzwerktester durch, um sicherzustellen, dass alle Adern korrekt verbunden sind und keine Kurzschlüsse oder Unterbrechungen vorliegen.

Die 3 häufigsten Fehler bei der Netzwerkdosen-Installation und wie Sie sie sicher vermeiden

Auch ich habe in meiner Laufbahn schon den ein oder anderen Fehler gemacht. Lernen Sie aus den häufigsten Fallstricken, um Ihre Installation von Anfang an perfekt zu gestalten.

Fehler #1: Die Dose ist zu flach

Wie bereits erwähnt, ist dies ein Klassiker und eine der häufigsten Ursachen für Performance-Probleme. Eine zu flache Dose zwingt das Netzwerkkabel, insbesondere dickere Cat 7- oder Cat 8-Kabel, in einen zu engen Biegeradius. Die Folgen sind fatal: Das Kabel wird gequetscht, die Adern können beschädigt werden, und die Schirmung wird beeinträchtigt. Dies führt unweigerlich zu Leistungseinbußen, erhöhter Dämpfung und potenziellen Datenverlusten. Um diesen Fehler zu vermeiden, wiederhole ich meine dringende Empfehlung: Verwenden Sie für moderne Netzwerkkabel ausschließlich tiefe Unterputzdosen mit mindestens 61 mm Einbautiefe.

Fehler #2: Die Schirmung wird unterbrochen

In Deutschland sind geschirmte Netzwerksysteme (S/FTP) Standard, um Störeinflüsse von Stromleitungen und anderen Quellen zu minimieren. Ein häufiger Fehler ist jedoch, dass die Schirmung an der Dose unterbrochen wird. Dies kann passieren, wenn das Schirmgeflecht des Kabels nicht korrekt mit dem Metallgehäuse des Keystone-Moduls verbunden wird oder wenn ungeschirmte Module in einem geschirmten System verwendet werden. Eine unterbrochene Schirmung macht das gesamte System anfällig für elektromagnetische Störungen (EMI), was zu Signalfehlern, Paketverlusten und einer instabilen Verbindung führen kann. Achten Sie darauf, dass Sie geschirmte Keystone-Module verwenden und die Schirmung des Kabels sorgfältig und durchgängig mit dem Modul verbinden. Eine durchgängige Schirmung von Patchpanel bis zur Dose ist essenziell für ein störungsfreies Netzwerk.

Fehler #3: Strom- und Netzwerkkabel im selben Rohr

Dieser Fehler ist nicht nur technisch problematisch, sondern auch ein Verstoß gegen die VDE-Normen (DIN VDE 0100). Das Verlegen von Strom- und Netzwerkkabeln im selben Rohr oder in derselben Dose ist aus mehreren Gründen nicht zulässig. Erstens können die elektromagnetischen Felder der Stromleitungen erhebliche Störungen in den Netzwerkkabeln verursachen, selbst bei geschirmten Systemen. Zweitens birgt es ein erhöhtes Sicherheitsrisiko. Bei einem Defekt der Stromleitung könnte Spannung auf das Netzwerkkabel übertragen werden, was zu gefährlichen Situationen führen kann. Vermeiden Sie diesen Fehler unbedingt! Verwenden Sie immer getrennte Dosen und separate Leerrohre für Strom- und Netzwerkkabel. Sollte eine gemeinsame Dose unvermeidbar sein, muss diese zwingend über einen Trennsteg verfügen, der die beiden Bereiche physisch und elektrisch voneinander isoliert.

Geschirmte Systeme: So sichern Sie Ihr Netzwerk vor Störungen

Die Bedeutung der Schirmung in Netzwerkinstallationen kann ich nicht genug betonen, besonders hier in Deutschland, wo wir oft eine hohe Dichte an elektrischen Leitungen in unseren Wänden haben.

Geschirmt (S/FTP) vs. Ungeschirmt (UTP): Warum Schirmung der Standard ist

Der Hauptunterschied liegt in der Bauweise der Kabel und Komponenten. Ungeschirmte Kabel (UTP - Unshielded Twisted Pair) bestehen lediglich aus verdrillten Adernpaaren, ohne zusätzlichen Schutz vor externen Störungen. Sie sind günstiger und einfacher zu verlegen, aber auch anfälliger für elektromagnetische Interferenzen (EMI).

Geschirmte Kabel (z.B. S/FTP - Screened Foiled Twisted Pair oder F/FTP - Foiled Foiled Twisted Pair) hingegen verfügen über eine zusätzliche Schicht aus Metallfolie oder Geflecht, die die Adernpaare umgibt. Diese Schirmung wirkt wie ein Faraday'scher Käfig und schützt die Signale im Kabel vor äußeren Störeinflüssen, aber auch davor, selbst Störungen abzugeben. In Deutschland ist die Verwendung von geschirmten Systemen der klare Standard, insbesondere in Umgebungen, wo Netzwerkkabel parallel zu Stromleitungen verlaufen. Dies minimiert das Risiko von Datenfehlern und sorgt für eine stabilere und schnellere Verbindung.

Lesen Sie auch: Nie wieder einsam? Soziale Netzwerke für Senioren entdecken

Durchgehende Schirmung: Ein Muss für maximale Sicherheit

Ein geschirmtes Netzwerkkabel allein reicht nicht aus, wenn die Schirmung an anderen Stellen der Installation unterbrochen wird. Für einen optimalen Schutz ist eine durchgehende Schirmung von Anfang bis Ende unerlässlich. Das bedeutet, dass nicht nur das Kabel geschirmt sein muss, sondern auch alle Komponenten auf dem Weg: vom Patchpanel über die Netzwerkdose bis hin zum Patchkabel, das Ihr Endgerät verbindet. Achten Sie darauf, dass Sie geschirmte Keystone-Module verwenden, die oft ein Metallgehäuse besitzen und eine Anschlussmöglichkeit für die Kabelschirmung bieten. Auch die Zentralplatte und der Rahmen der Dose sollten, wenn möglich, eine leitende Verbindung zur Schirmung herstellen. Nur wenn die Schirmung lückenlos ist, kann sie ihre volle Schutzwirkung entfalten und Ihr Netzwerk zuverlässig vor Störungen abschirmen.
